Akustik

Zpět na přehled technických parametrů
Stropní kazety OBIFON Akustik a Akustik+ jsou určené do prostor se zvýšenými požadavky na prostorovou akustiku. Kazety se skládají z pohltivého jádra okašírovaného z obou stran sklotkaninou. Doporučujeme použít v prostorách, jako jsou kanceláře, společenské a průmyslové prostory. Kazety se vyrábějí v bílé barvě nebo v barevném provedení, dle stupnice RAL.

Varianta Soundshield – pro potřeby zvýšení vzduchové neprůzvučnosti a podélné vzduchové neprůzvučností stropní konstrukce může být rub kazety opatřený neprůzvučnou tvrdou deskou.

Technické vlastnosti

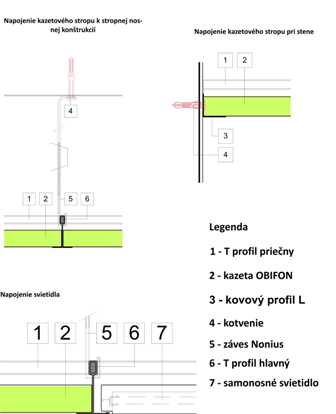

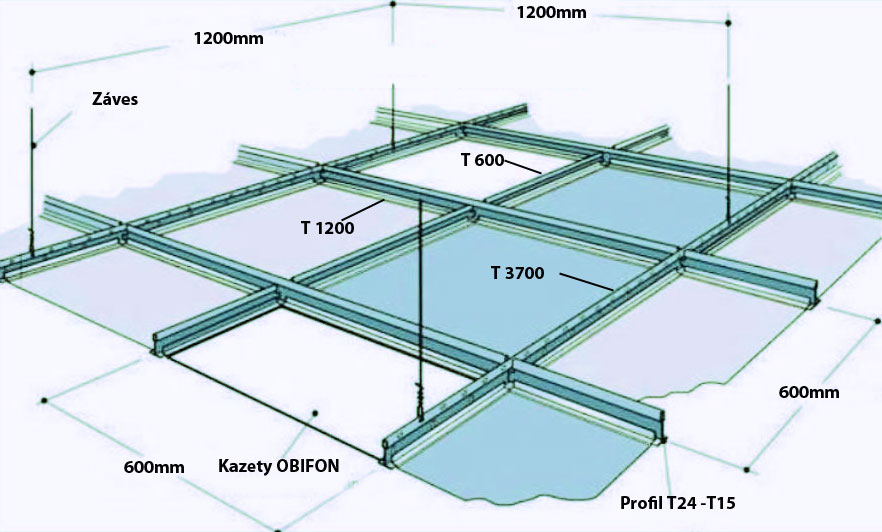

Montáž Rychlozávěs, viditelná hrana SK 15; SK 24
Požární odolnost Reakce na oheň A2- s1, d0. Požární odolnost EI 30
Rozměry Šířka x délka [ mm ] Tloušťka [ mm ] Plošná hmotnost [ kg/m2 ]
600x600, 1200  20 1,5
 40 2,8
Zvuková pohltivost OBIFON Standard hr. 20 mm, odsazení 200 mm αw = 0,95, NRC = 0,91
OBIFON Standard hr. 40 mm, odsazení 200 mm αw = 1,00, NRC = 1,00
OBIFON Akustik MID tl. 20 mm, odsazení 200 mm αw = 0,6, NRC = 0,73
OBIFON Akustik MID tl. 50 mm, odsazení 200 mm αw = 0,5, NRC = 0,72


Průběh činitele zvukové pohltivosti

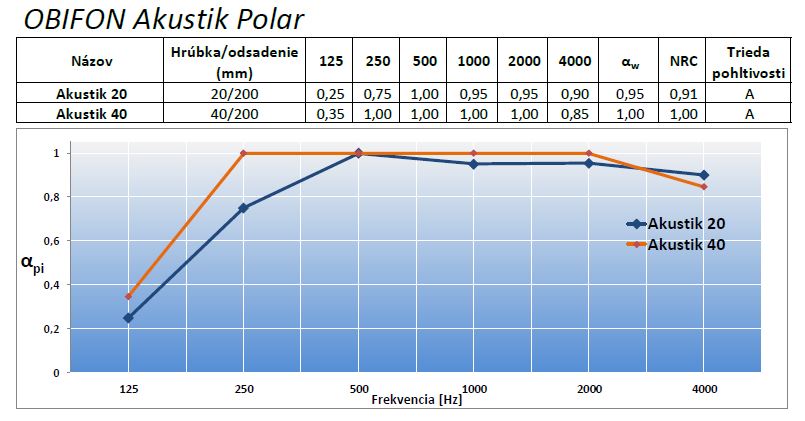

  • Průběh činitele zvukové pohltivosti pro OBIFON  Akustik tloušťky. 20 mm, odsazení 200 mm
  • Průběh činitele zvukové pohltivosti pro OBIFON Akustik+ tloušťky40 mm, odsazení 200 mm
Zvuková  pohltivost při odsazení 50 mm
Zvuková  pohltivost při odsazení 200 mm

Povrchové úpravy
