Modular

Zpět na přehled technických parametrů
Akustický stěnový panel OBIFON Modular je univerzální panel určený k použití ve společenských prostorech tak  i k domácím aplikacím. Je vhodný všude tam, kde je potřeba potlačit dozvuk vznikající odrazem zvuku na vnitřních plochách prostoru.

Jeho výhodou je možnost aplikace na stěnu uchycením přímo na pevný podklad bez podpěrné konstrukce a jeho tloušťkouvá a barevná variabilita. Další výhodou je při jednom estetickém provedení vyskládat panely s různými akustickými vlastnostmi.

Technické vlastnosti

Montáž

Pomocí bočních klipů nebo desek s hroty (ježci)

Požární odolnost Reakce na oheň A2- s1, d0.
Rozměry Šířka x délka [ mm ] Tloušťka [ mm ] Plošná hmotnost [ kg/m2 ]
600x1200 50; 100 4,5; 9
Zvuková pohltivost OBIFON Modular tl. 50 mm, bez odsazení αw = 0,90, NRC = 0,87
OBIFON Modular tl. 100 mm, bez odsazení αw = 0,95, NRC = 0,91


Průběh činitele zvukové pohltivosti

  • Průběh činitele zvukové pohltivosti pro OBIFON Modular Standard v různých tloušťkách bez odsazení
  • Průběh činitele zvukové pohltivosti pro OBIFON Modular Bass v různých tloušťkách bez odsazení
  • Průběh činitele zvukové pohltivosti pro OBIFON Modular Bass-Midd v různých tloušťkách a s různým odszanením
  • Průběh činitele zvukové pohltivosti pro OBIFON Modular Midd v různých tloušťkách bez odsazení

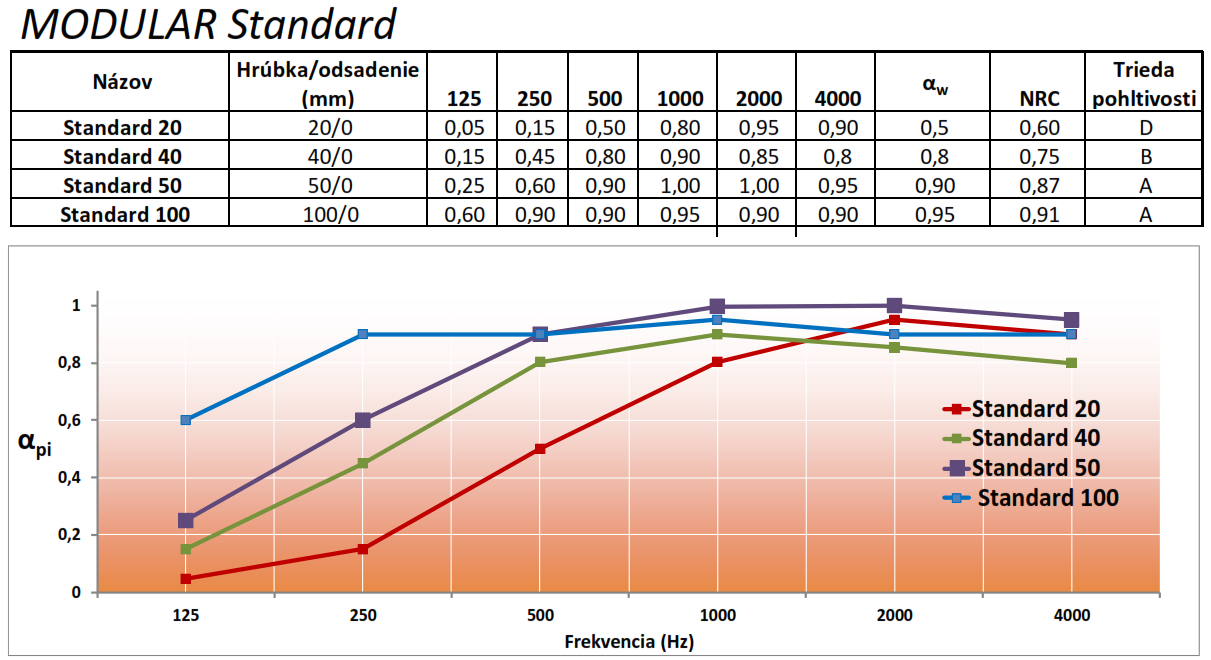

Obifon Modular standard křivka pohltivosti

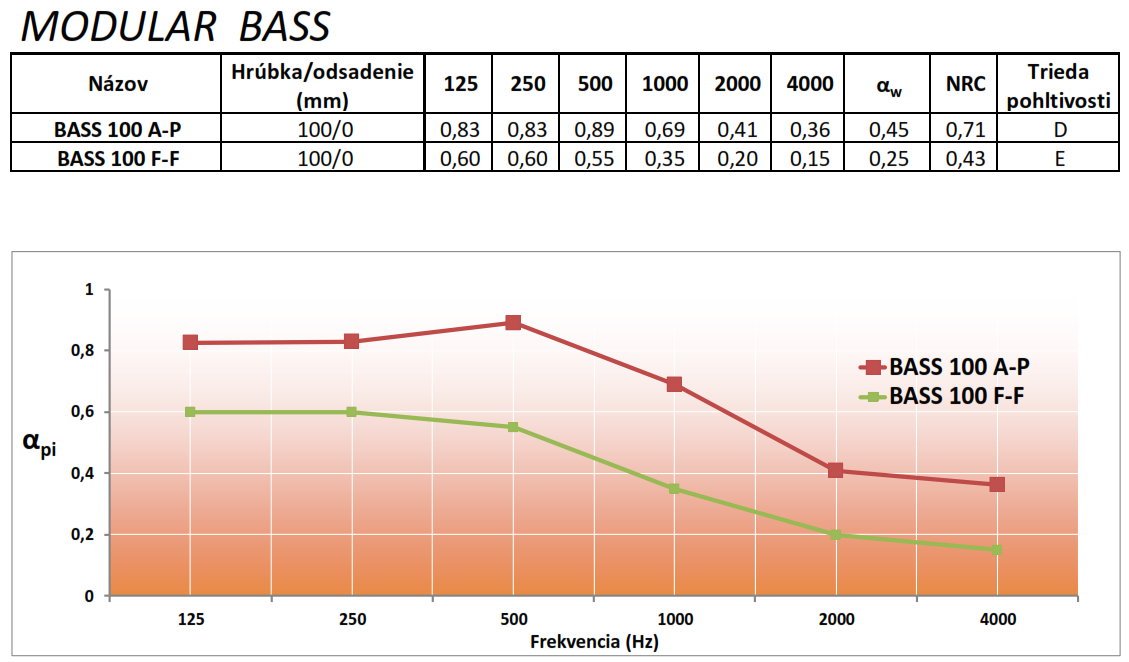

Obifon Modular Bass křivka pohltivosti

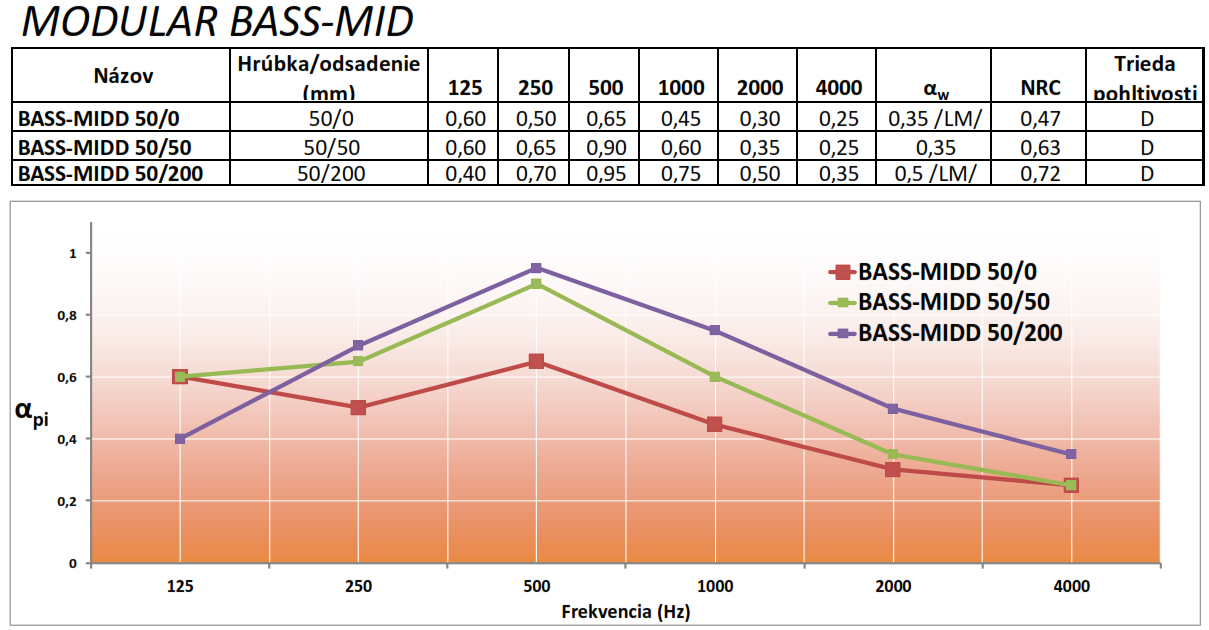

Obifon Modular Bass-Mid křivka pohltivosti

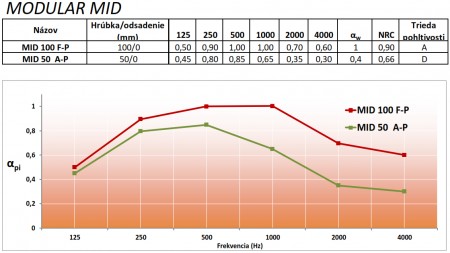

Obifon Modular Mid křivka pohltivosti

Povrchové úpravy
